適用例：携帯電話の周波数解析
概要
ここでは、携帯電話のモデルの作成例を示します。このモデルは、対称性を利用しました。従って、モデルの半分が解析対象となります。 このモデルは、携帯電話の形状の影響を評価するものです。音源は、スピーカー開口部にある長方形のピストンで近似しました。モデルを拡張し、内部のスピーカーを含めたものにすれば、さらに正確な結果を得ることができます
解析の手順概要
- 幾何形状のインポート(例えばIGESファイル)
- 追加のラインおよびカーブを作成
- サーフェスの作成
- メッシュ密度を決定する
- サーフェスのメッシュ作成
- プリ・プロセサーからデータのエキスポートをする
- このデータをPAFECフォーマットに変換する
- PAFECで解析を実行する
- ポスト・プロセサーで結果を処理する
（PAFECのプリ・プロセッサとしては、汎用のFEMAP、GiD、Hypermesh等が使えます。ここでは、FEMAPを使用ました。ポスト・プロセサーは、PAFEC-PafVuを使用しました）
| オーディオ分野での適用例 |
|---|
PAFECフォーマットへの変換
FEMAPからの幾何学的データをPAFECの構造・音響要素に変換するには、Mesh2Pafウイザードを使います。さらに、ここでPAFECの解析に必要な追加のデータを入力します。それらデータは、周波数範囲、周波数ステップ、マイクロホンの位置等の情報です。

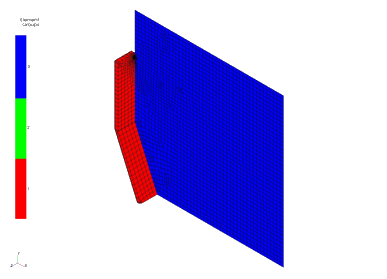

図１ データをPAFECフォーマットに変換

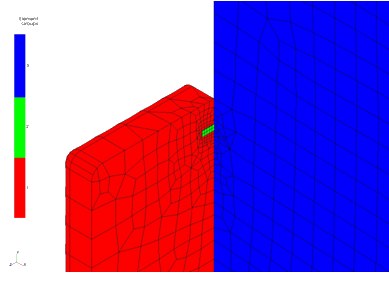

図２ スピーカー（ピストン）近くの詳細メッシュ

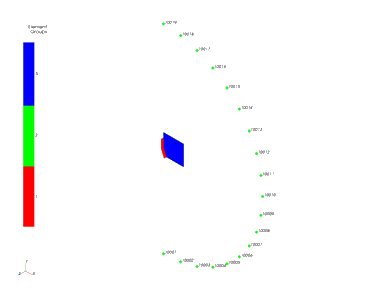

図３ マイクロホンの位置
PAFECでの解析計算とポスト処理
PAFECフォーマットへの変換が行われると、このデータを使ってPAFECの解析が実行できます。解析結果は、PAFEC-PafVuポスト・プロセサーで処理されます。

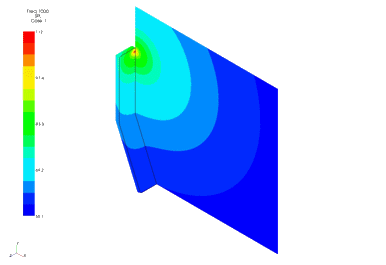

図４ 1000Hzでの音圧分布（SPL）

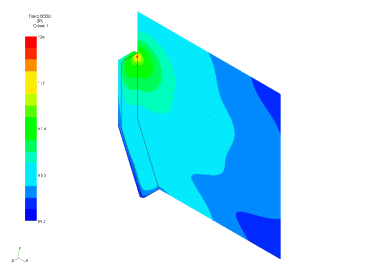

図５ 5000Hzでの音圧分布（SPL）

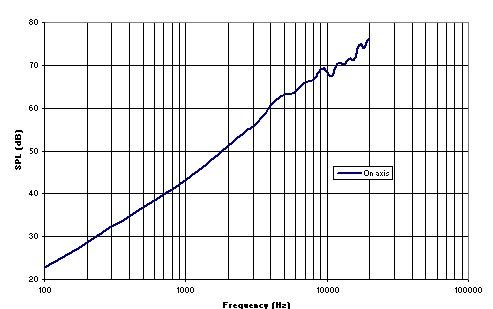

図６ 周波数対音圧（SPL）グラフ
