適用例：ＣＡＤデータのインポート（ホーンの３Ｄ形状）
市販の汎用プリ・ポスト・プロセサを、CADデータのインポート、メッシュの生成のために使用することができます。そのデータは、簡単にPAFECデータ・ファイル・フォーマットに変換することができます。下記の例は、ホーンのモデルの作成を示します。対称性を利用し、4分の1のモデルになっています。
| オーディオ分野での適用例 |
|---|

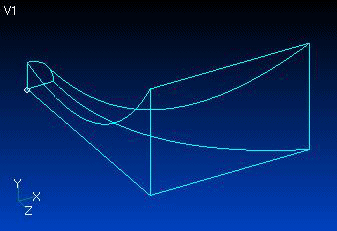

ＣＡＤから形状をインポート

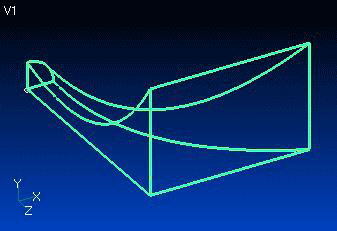

エッジが交点で合わない等でCADデータの修正をする必要がある場合があります
インポートした線と曲線からサフェースを定義

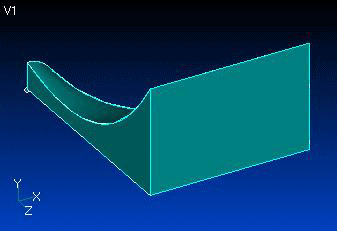

サフェースからボリュームを定義

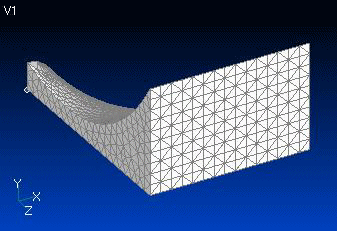

メッシュの大きさを決めメッシュを生成

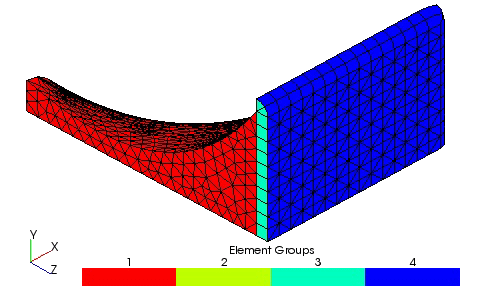

ＰＡＦＥＣフォーマットに変換
ウイザードの「Horn.exe」でメッシュをPAFECデータ・ファイル・フォーマットに変換し、さらに、以下の必要なモジュールを追加します。
- スロースト部で剛体のピストン
- マウス部で音響有限要素の「パンケーキ」
- マウス部で音響境界要素レイヤー
- 対称面
- 励振の仕様
- マイクロフォン ノードの位置
- 周波数範囲とステップ

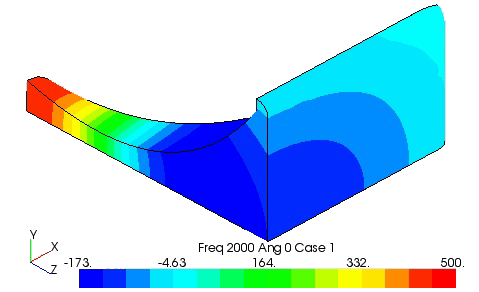

PAFEC解析ソルバとポストプロセッサを実行結果
様々な結果表示のタイプやフォーマットが利用できます。

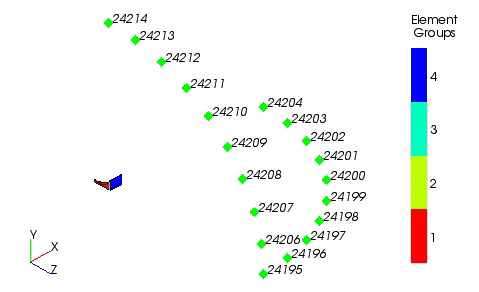

マイクロフォン ノードの位置
この例でのマイクロホンの位置は、ホーンのマウスから１mの距離に、相互に９０度の角度持った２つの円周上（全周の４分の1）に、5度間隔で配置されています。

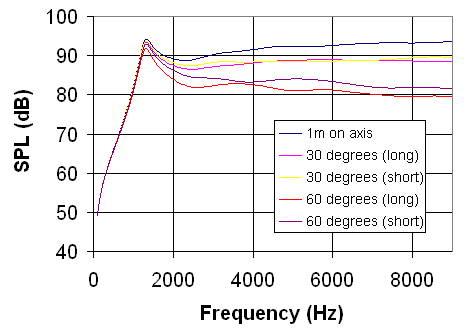

指定マイクロフォン ノードでの周波数‐音圧特性
