PAFECポストプロセサ PAFEC‐PafVu
PafVuは、OpenGLベースのPAFECポストプロセッサです。PafVuは、グラフィックスカードを利用してスムーズな回転を可能にします。それにより複雑な3Dモデルを簡単に視覚化することができます。メニューとダイアログボックスは、直感的に操作でき、PAFECの解析結果に簡単にアクセスできるようになっています。PafVuは、音響解析ソフトウェアPAFEC‐VibroAcoustics用に開発されました。
PAFEC‐PafVu カタログ ダウンロード
(PDF形式 692k)

強調されたねじれ形状の変位結果のコンター図(変形前の形状に重ね書き)
特徴
- 直感的な操作で解析結果にアクセスできます
- 分かり易いメニューとダイアログボックス
- 解析の種類を自動認識し、結果データの読込を簡単にします
- 素早い応答を可能にするサーフェイス・フィルター
- 独立した複数ウィンドウの同時表示ができます
主な機能
- ジョイスティック、トラックボール、マウスによるダイナミックなモデルの回転
- 断面表示(任意の位置に移動して断面を表示)
- 解析結果の種類
- 正弦波音圧
- 過渡的音圧
- 正弦波結果変位
- 変位
- 応力
表示の種類
- 陰影付表示
- カラーマップ
- コンター
- シュリンク
- ワープ(変形)
- アニメーション
- ベクトル
- グラフ(表示の種類は様々な定義が可能。複数の表示を混在可)
- すべてのPAFEC要素タイプの表示
保存可能なグラフィック・フォーマット
- ポータブル・ネットワーク・グラフィックス (*.png)
- JPEG (*.jpg)
- タグ・イメージ・ファイル (*.tif)
- VTK データ (*.vtk)
オンラインヘルプ・マニュアル付
対応OS: WindowsXP

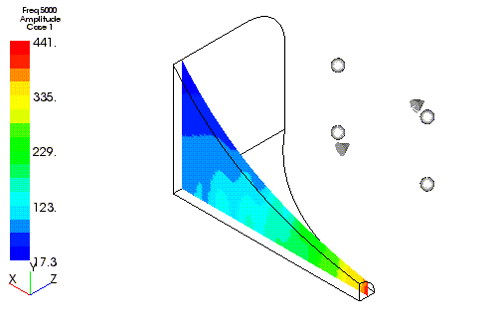

断面表示例

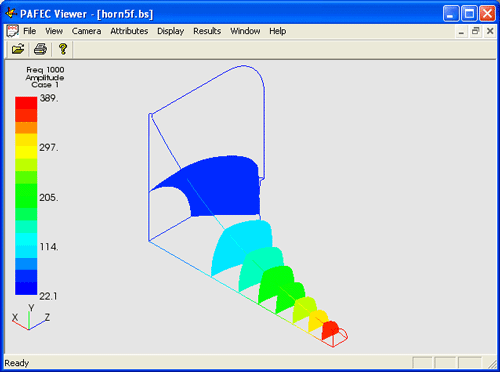

結果データの定数値の断面表示例

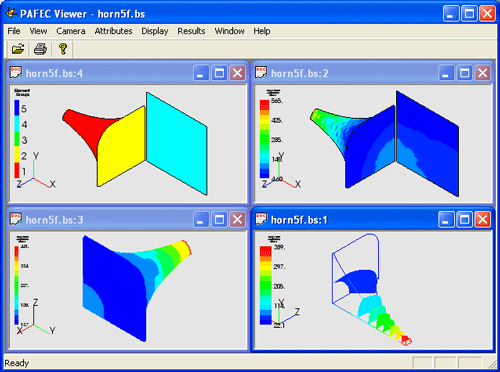

複数の独立ウィンドウの同時表示
