PAFEC-EHL 解析例
ジャーナルベアリングの解析例

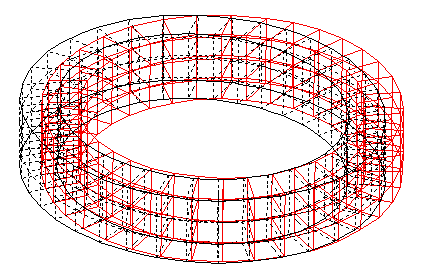

（１） ベアリングハウジングの構造メッシュ
Diameter：54 mm
Length：21.5 mm
Crank angular velocity：210 rad/s
Radial clearance：27 μm
Oil density：900 kg/m3
Viscosity：η = η0 e(0.013P)
η0：6.98 mPas
（2） ベアリングフィルムの流体メッシュ
ジャーナルベアリングの解析結果

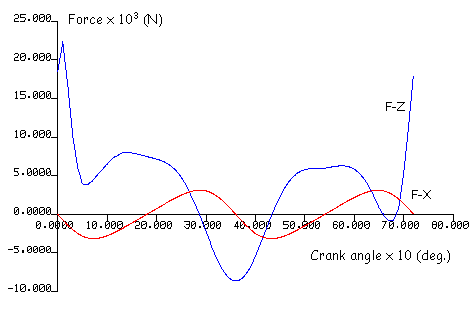

（１） クランク角対ジャーナル負荷
（2） 潤滑フィルム内圧力コンター（クランク角＝300°）
（3） 潤滑フィルムの厚さ（クランク角＝300°）
（4） クランク角度対オイルフィルムの圧力、厚さ
種々の解析結果が、コンターやグラフとして利用できます。
例えば、最大圧力、フィルムの最小の厚さ、ジャーナル電力損、ジャーナルの偏心率等。

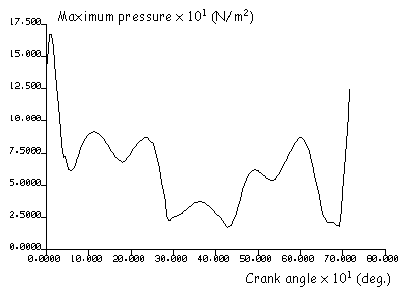

(a) クランク角度対オイルフィルムの最大圧力

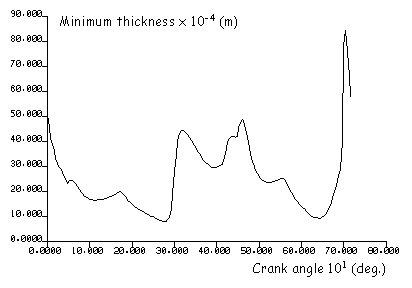

(b) クランク角度対オイルフィルムの最小の厚さ
（5） 軸受けハウジングの応力分布と変形
オイルフィルムに関するPAFEC-EHLにより計算された圧力は、保存され、
それに続いて、軸受けハウジングの構造解析に渡される。

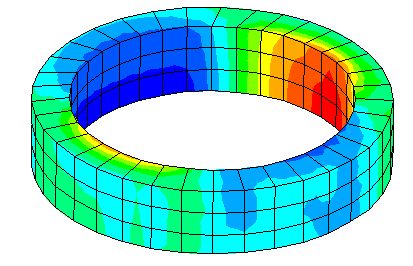

(a) 軸受ハウジング要素での最大主応力（ロード・ステップ55）
(b) 軸受ハウジング要素での変形（ロード・ステップ55）
